Budowa rakiety Electron

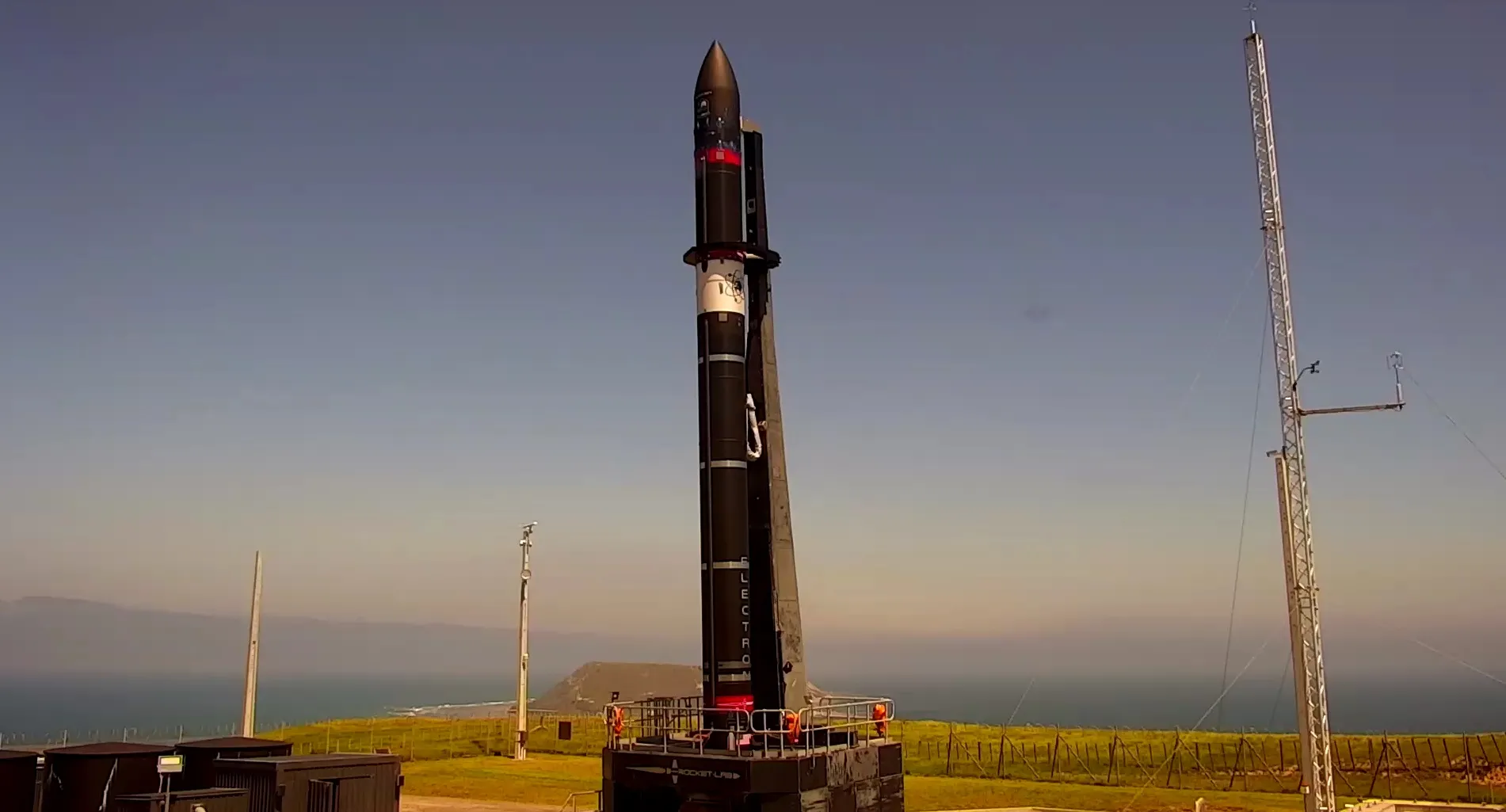

Rakieta Electron, zaprojektowana przez Rocket Lab, jest dwustopniową rakietą nośną, stworzoną z myślą o wynoszeniu małych ładunków na niską orbitę okołoziemską (LEO). Dzięki nowoczesnym technologiom i innowacyjnym rozwiązaniom, takim jak druk 3D i elektryczne pompy paliwowe, Electron wyróżnia się na rynku kosmicznym, oferując niezawodne i ekonomiczne starty. W niniejszym artykule przyjrzymy się szczegółowo budowie rakiety Electron, jej komponentom, technologiom oraz znaczeniu w dzisiejszej kosmonautyce.

Pierwszy Stopień

Silniki Rutherford

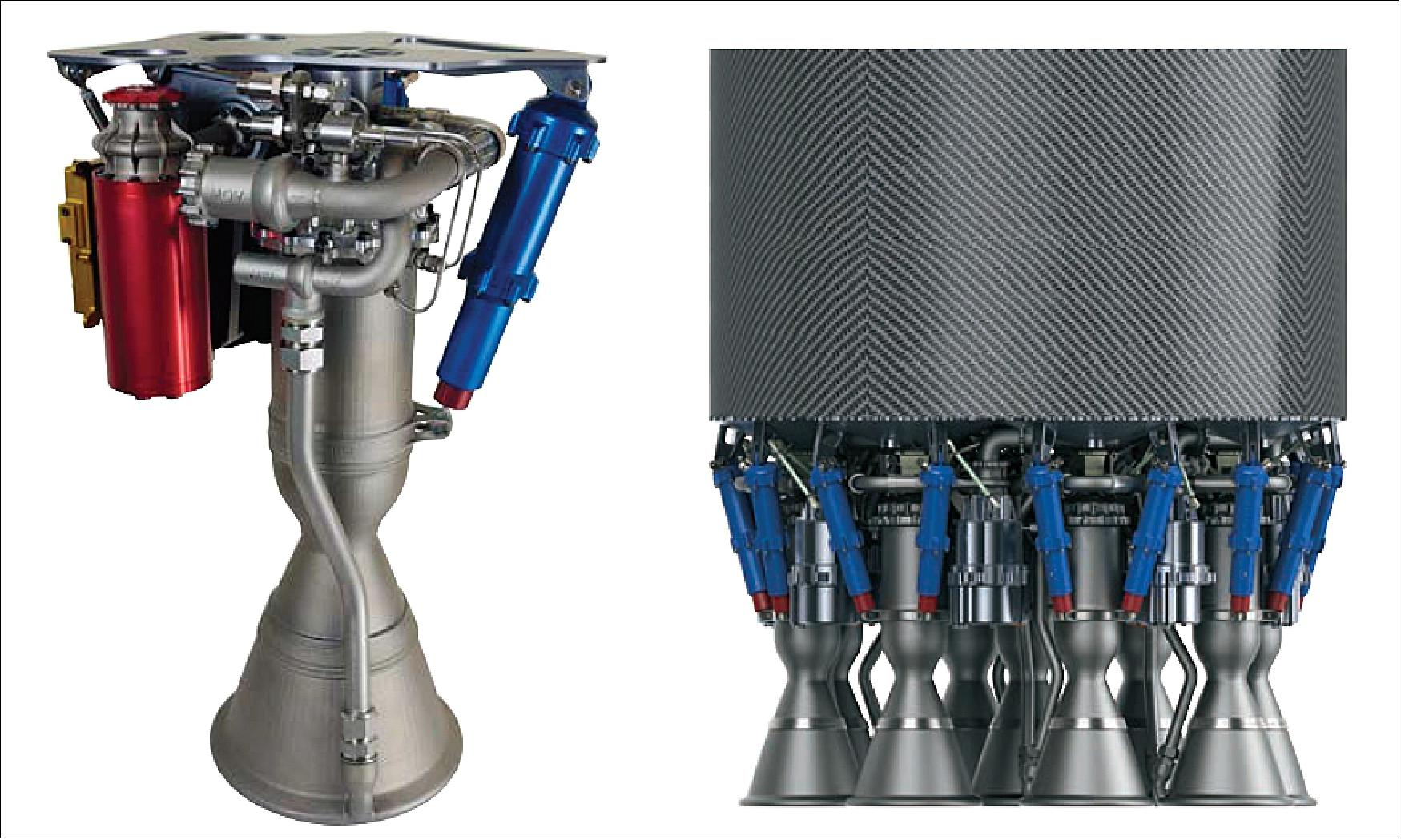

Pierwszy stopień rakiety Electron jest napędzany przez dziewięć silników Rutherford, które są zasilane kerozyną RP-1 i ciekłym tlenem (LOX). Rutherford to jeden z pierwszych silników rakietowych na świecie, który wykorzystuje elektryczne pompy paliwowe zamiast tradycyjnych turbin gazowych. Elektryczne pompy paliwowe pozwalają na bardziej efektywne i kompaktowe rozwiązania, co zmniejsza masę i liczbę części, zwiększając tym samym niezawodność i wydajność rakiety.

Konstrukcja

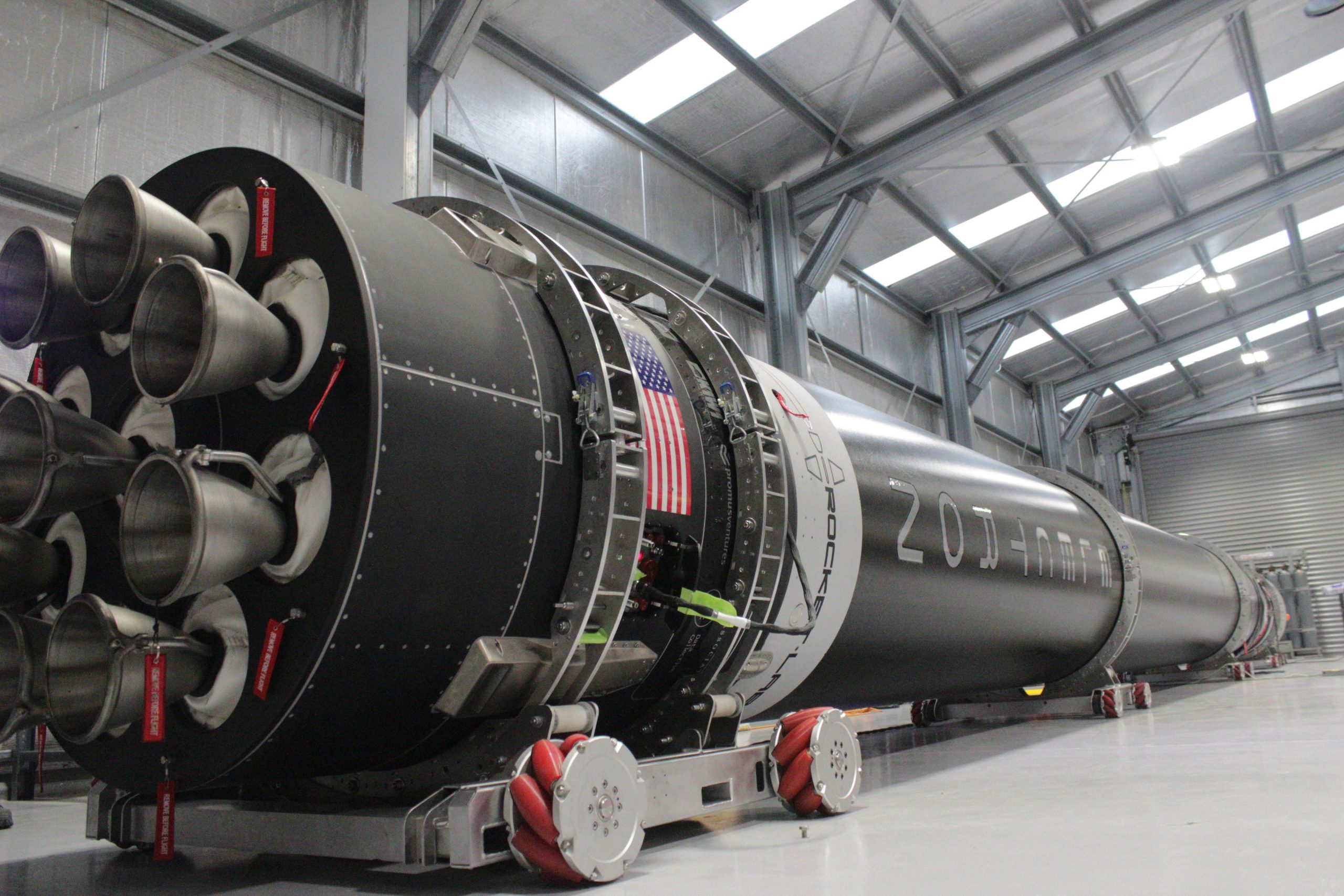

Pierwszy stopień rakiety Electron ma wysokość około 12,1 metra i średnicę 1,2 metra. Wykonany jest głównie z kompozytów węglowych, które zapewniają wysoką wytrzymałość przy niskiej masie. Konstrukcja została zoptymalizowana pod kątem minimalizacji masy i maksymalizacji wydajności, co pozwala na efektywne wykorzystanie paliwa i zwiększenie zasięgu rakiety.

Drugi Stopień

Silnik Rutherford Vacuum

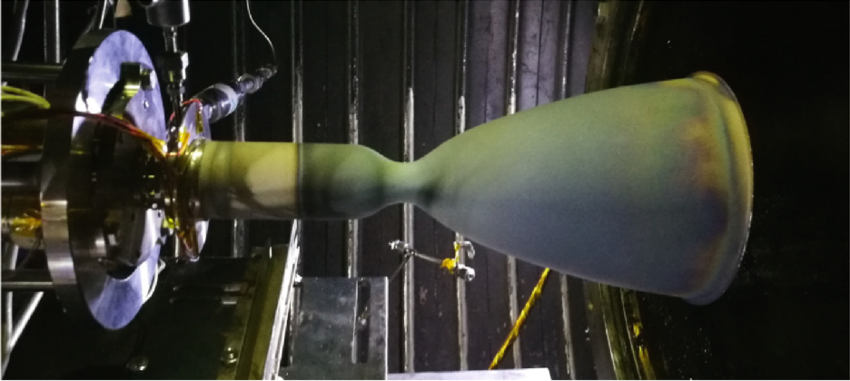

Drugi stopień rakiety Electron jest napędzany przez jeden zmodyfikowany silnik Rutherford, dostosowany do pracy w warunkach próżni. Silnik Rutherford Vacuum posiada dłuższą dyszę, co zwiększa jego efektywność w przestrzeni kosmicznej. Podobnie jak w pierwszym stopniu, Rutherford Vacuum wykorzystuje elektryczne pompy paliwowe, co pozwala na dalsze zmniejszenie masy i zwiększenie wydajności.

Konstrukcja

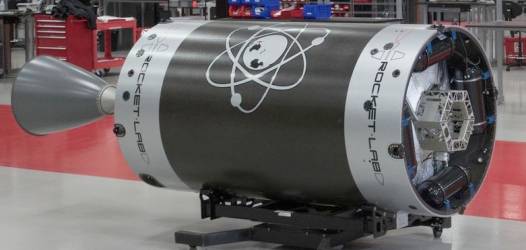

Drugi stopień rakiety Electron ma wysokość około 2,4 metra i również jest wykonany z kompozytów węglowych. Konstrukcja drugiego stopnia jest zaprojektowana tak, aby pomieścić różnorodne ładunki, w tym małe satelity, CubeSaty i inne mikrosatelity. Dzięki elastycznej i modułowej budowie, Electron może dostosować się do specyficznych wymagań różnych misji.

Ładunek

Adapter Ładunku

Rakieta Electron jest wyposażona w adapter ładunku, który umożliwia pomieszczenie różnych konfiguracji satelitów. Adapter ten jest elastyczny i modułowy, co pozwala na łatwe dostosowanie do specyficznych wymagań misji. Może on pomieścić kilka CubeSatów jednocześnie lub większe mikrosatelity, co czyni Electron wszechstronnym narzędziem do wynoszenia małych ładunków na orbitę.

Osłona Ładunku

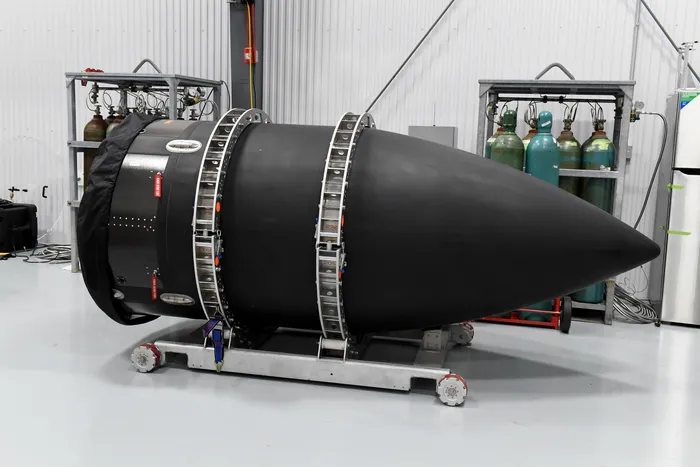

Osłona ładunku, znana również jako fairing, to struktura chroniąca ładunek przed siłami aerodynamicznymi podczas startu i wznoszenia. Osłona jest wykonana z kompozytów węglowych i jest zaprojektowana tak, aby otworzyć się i odpaść po osiągnięciu przestrzeni kosmicznej, odsłaniając ładunek. Dzięki temu ładunek jest chroniony podczas najtrudniejszych faz lotu, a następnie bezpiecznie dostarczany na orbitę.

Program Odzyskiwania Rakiet

Odzyskiwanie Pierwszego Stopnia

Rocket Lab prowadzi program odzyskiwania pierwszego stopnia rakiety Electron, co pozwala na ponowne wykorzystanie komponentów i obniżenie kosztów startów. Pierwszy stopień jest wyposażony w spadochrony i specjalne systemy hamowania, które pozwalają na jego bezpieczne lądowanie w oceanie lub na lądzie. Po odzyskaniu stopnia, jest on analizowany, serwisowany i przygotowywany do ponownego użycia, co znacząco obniża koszty i zwiększa efektywność całego programu.

Budowa rakiety Electron to kombinacja nowoczesnych technologii i innowacyjnych rozwiązań, które pozwalają na efektywne i niezawodne wynoszenie małych satelitów na orbitę. Dzięki zastosowaniu druku 3D, elektrycznych pomp paliwowych oraz zaawansowanych systemów zarządzania lotem, Electron jest jedną z najbardziej nowoczesnych i ekonomicznych rakiet nośnych dostępnych na rynku. Rocket Lab, dzięki swojej rakiecie Electron, znacząco obniża bariery wejścia do przestrzeni kosmicznej, umożliwiając realizację różnorodnych misji dla szerokiego spektrum klientów.
